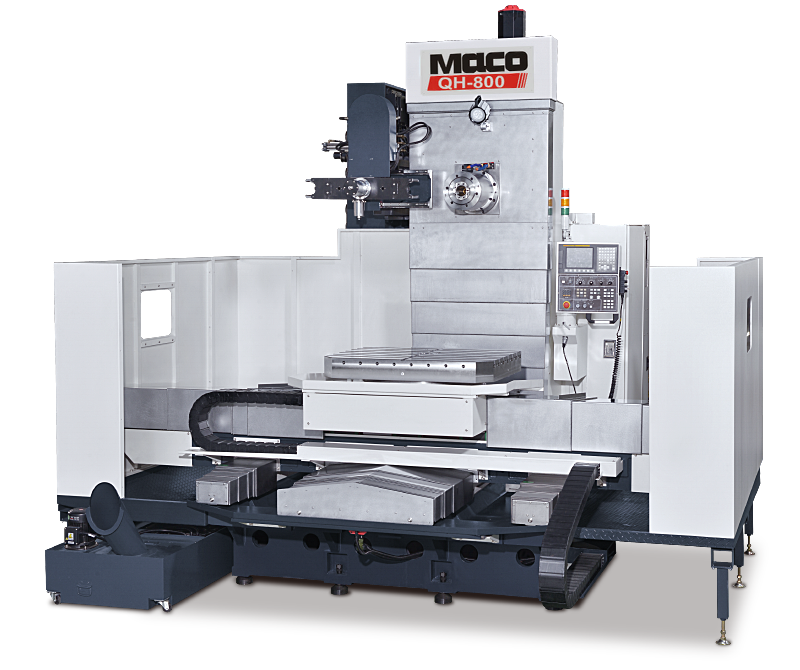

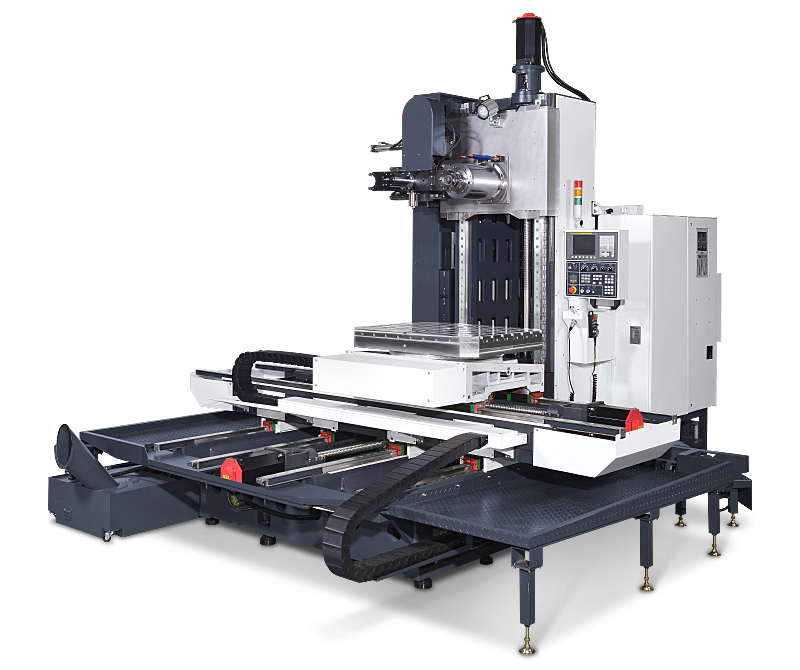

臥式加工中心機

超強結構設計、高載重、高精密快速化進給系統

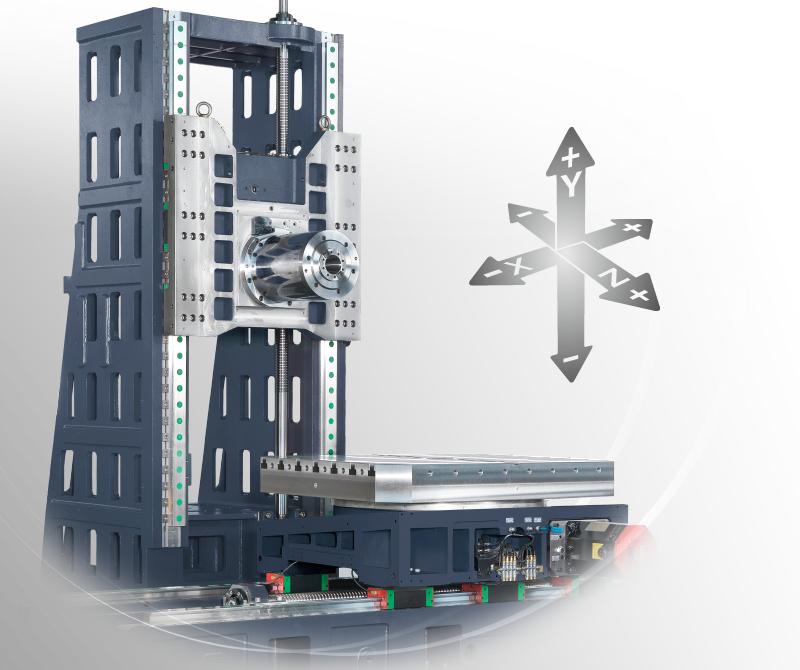

寬廣型底座，工作台移動，全行程支撐，無懸垂現象，可確保最佳動態精度。

Z軸採複合四滑軌設計，使用低摩擦係數的滾柱線性滑軌，切削進給精確、平順流暢。

X、Y、Z軸採用研磨級滾珠螺桿，滾珠螺桿與馬達採直結驅動，並配合使用精密斜角滾珠軸承將螺桿預拉，提供最佳進給剛性與精度。

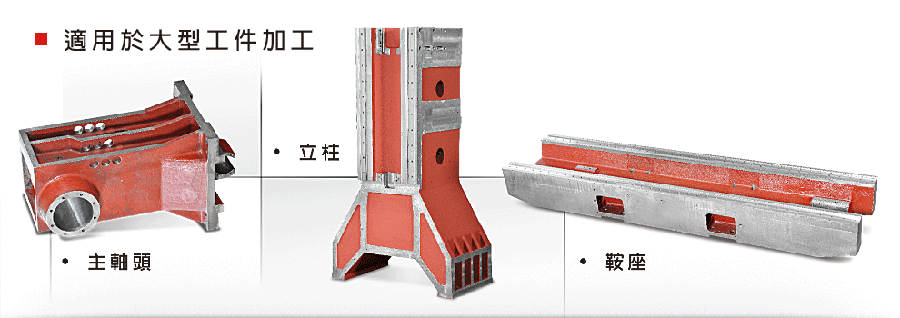

重切削、加工大型工件

臥式加工中心機

X 軸行程 : QH-800:1200mm / QH-810:1600mm

Y 軸行程 : 1000mm

Z 軸行程 : 1000mm

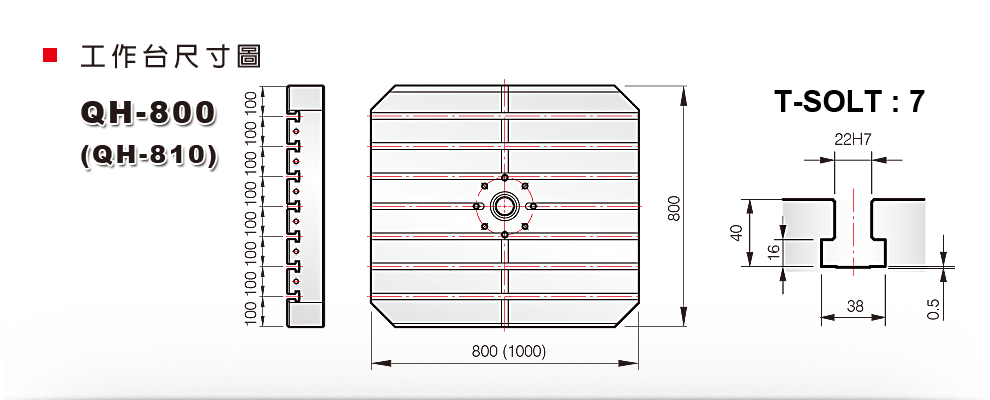

工作台尺寸: 800x800mm / 800x1000mm

工作台最大負載: 3000kg

主軸中心位於立柱正中央，熱變位對稱性最佳。保持加工精度準確性。

Tool changer

換刀機構 T.-T. : 9sec.

特殊式經濟型鎖刀機構，讓刀具重量達25公斤需求，為防止刀臂180˚換刀時刀具墬落及保有刀具插入主軸之垂直度，必備的獨特性結構設計。

換刀臂採用油壓換刀機構，運動部分使用線軌，無間隙產生，換刀平穩可靠。

刀庫以最近距離選刀方式，節省刀號定位時間；有40把刀及60/120把刀供客戶選用。

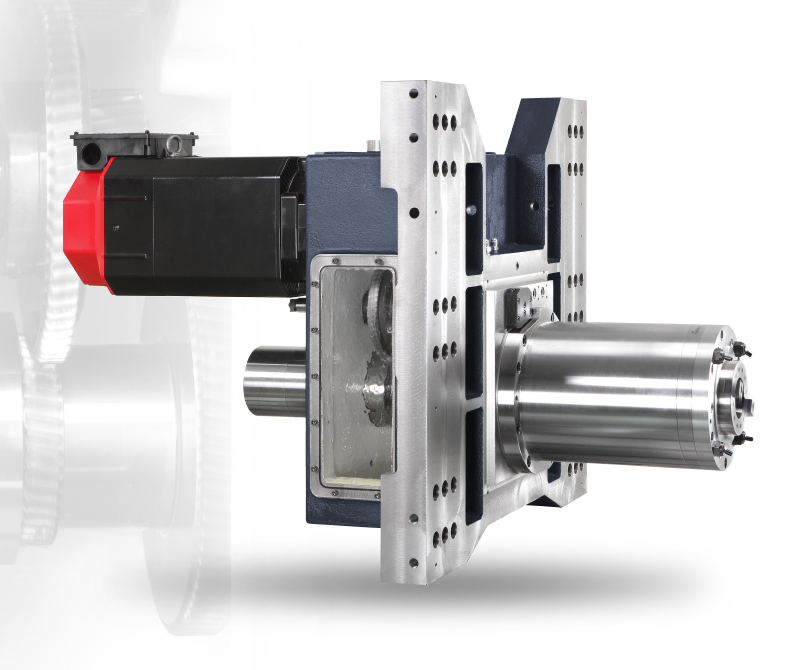

變速齒輪主軸

高精密、高剛性 二段變速齒輪主軸

#50主軸採用精密軸承，高剛性，最高轉速可達6,000rpm，配合兩段變速，適合各種切削條件需求。

主軸頭有油冷卻的油溫控制系統，配合主軸循環軸套，有效的將主軸溫昇控制在穩定狀態之下，抑制熱變形，保持主軸切削精度。

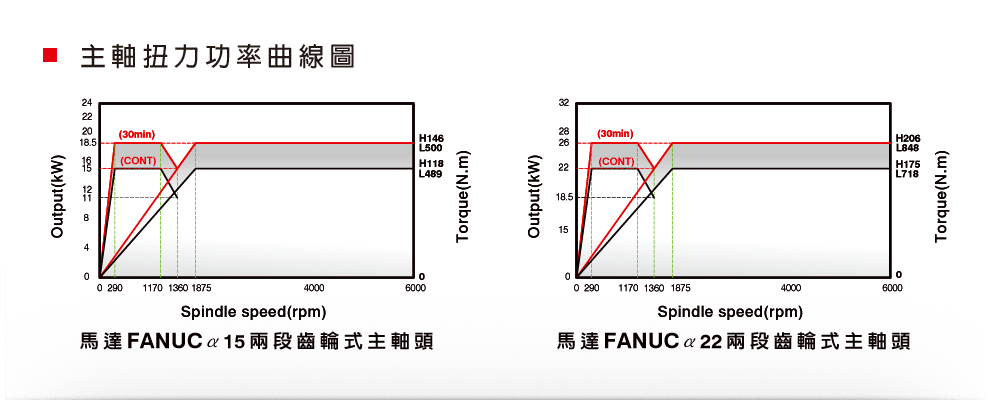

主軸採大馬力15/18.5kW(選配22/26kW)設計，二段齒輪變速，最大扭力達489Nm(718Nm)，適合重切削。

主軸頭長鼻式設計，干涉範圍少，允許深孔加工。

旋轉工作台

旋轉工作台

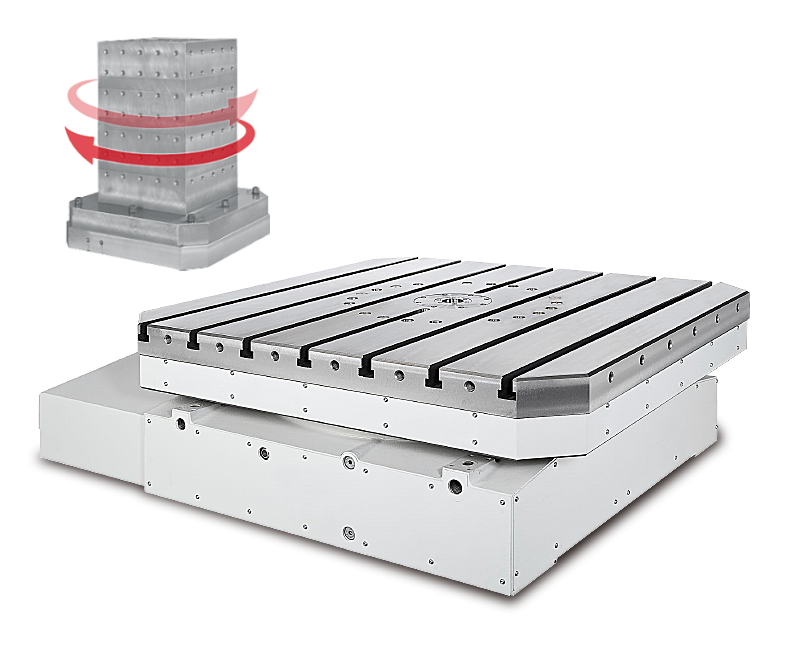

高精度，強力挾持第四軸有效提昇加工彈性與生產效益。

第四軸機構由馬達配合渦輪渦桿傳動，迅速而穩定。

800x800mm工作台挾持力高達5噸，可確保在最大工件重量達3,000kg時，重切削不受影響；旋轉工作台分度定位採用大直徑齒型離合器，可選擇1˚或5˚定位方式，精度高、穩性定佳，配合長鼻端主軸使加工更具彈性。

可選用0.001˚旋轉工作台，連續加工；生產效益特別高。

滾柱式線性滑軌

滾柱式線性滑軌

滾柱線性滑軌在承受高負載時，大大提升線性滑軌的剛性，更能維持高精度的加工。

線性滑軌磨耗量非常小，使用壽命非常長。

適用於高速運動，大幅降低機台所需驅動馬力。

機械規格 :

Model

QH-800

QH-810

控制器

發那科控制器 OiMD

行 程

X軸行程

1200 mm

1600 mm

Y軸行程

1000 mm

1000 mm

Z軸行程

1000 mm

1000 mm

主軸中心至工作台面距離

0~1000 mm

0~1000 mm

主軸鼻端至工作中心距離

150~1150 mm

150~1150 mm

B軸工作台

工作台尺寸

800 x 800 mm

800 x 1000 mm

工作台數量

單盤工作台

單盤工作台

工作台最大載重

3000 kgf

3000 kgf

工作台T型溝

22 mm

22 mm

工作台分度

1°

1°

伺服馬達

A22i

A22i

工作台距地面高度

1287 mm

1287 mm

工作最大迴旋直徑

ø1200 mm

ø1200 mm

工件最大高度

1000 mm

1000 mm

主 軸

主軸轉速

6,000 rpm

6,000 rpm

主軸傳動方式

齒輪式(兩段式)

齒輪式(兩段式)

主軸馬力

15 / 18.5 kw

15 / 18.5 kw

進 給

X/Y/Z 軸 快速進給

15,000 mm/min

15,000 mm/min

X/Y/Z 軸 切削進給

1~8,000 mm/min

1~8,000 mm/min

自動換刀系統

刀柄型式

BT-50

BT-50

刀庫容量

標準: 40T (選配: 60T / 120T)

標準: 40T (選配: 60T / 120T)

選刀方式

就近選刀

就近選刀

刀把最大刀長

450 mm

450 mm

刀把最大刀重

25 kg

25 kg

刀把最大刀徑(鄰空刀狀態)

200 mm

200 mm

換刀時間

9 sec.

9 sec.

其 他

氣壓需求

6 kg/cm²

6 kg/cm²

電力需求

50 KVA

50 KVA

機床重量

13,000 kg

13,000 kg

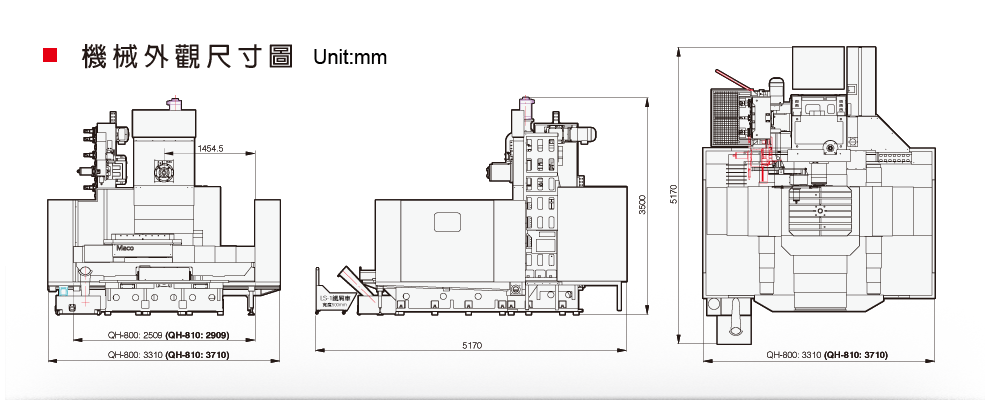

機床高度

3,500 mm

3500 mm

佔地面積(長x寬)

5,170 x 3,310 mm

5,170 x 3,710 mm

註: 本公司對產品規格、設計均不斷研究改進，上述規格若有變更，恕不另行通知。

標準配備:

  • 控制器/發那科0IMD
  • 主軸轉速: 6000轉 (兩段齒輪)
  • BT50主軸
  • 主軸馬達:15/18.5kW
  • 主軸油冷卻系統
  • 刀庫數: 40支刀
  • 切削冷卻系統
  • 集中潤滑系統
  • 工作台1˚分割 (T型槽工作台)
  • 滾柱型線性滑軌
  • 基礎螺絲及調整墊塊
  • 螺旋式輸送機
  • 集屑車
  • 半罩式鈑金
  • 工作燈
  • 剛性攻牙
  • M30自動斷電系統

    • 選購配備:

  • 發那科18i-MB或31i控制器
  • 三菱控制器
  • 刀庫: 60, 120 支刀
  • 工作台0.001˚分割
  • 主軸轉速:BT50 / 8,000轉
  • 自動刀具量測
  • 工件量測
  • 主軸中心給水(15bar 或20bar)
  • 鐵屑輸送機
  • 全密閉式外罩
  • 油水分離機
  • 穩壓器
  • 變壓器
  • CE標準
