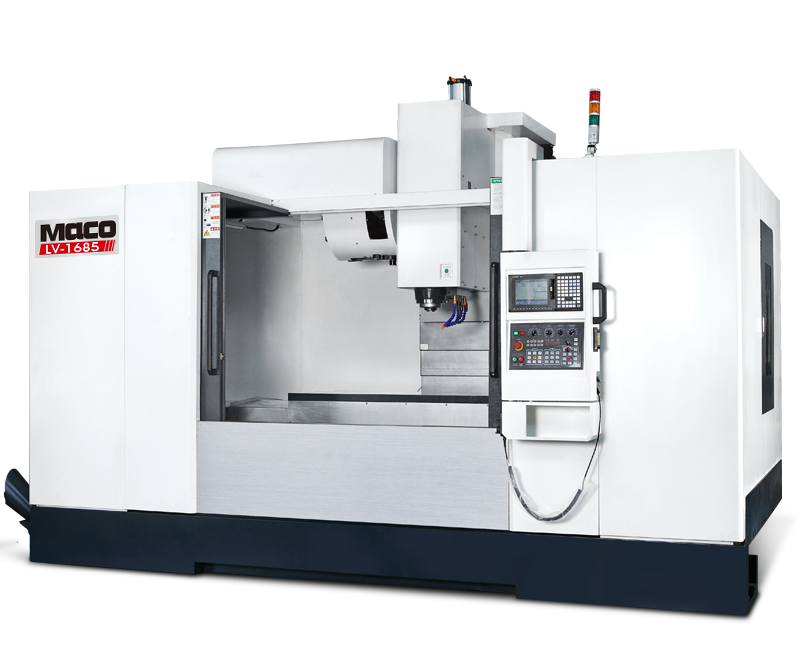

立式加工中心機
馬特領軍、所向無敵

LV系列的旗艦，銳不可擋的加工性能，最佳結構體的設計，高剛性、高精度自是基本配備，實廣的加工範圍，動力十足的主軸馬達，全方位的加工內容，是產業升級換代競爭中的最佳利器。

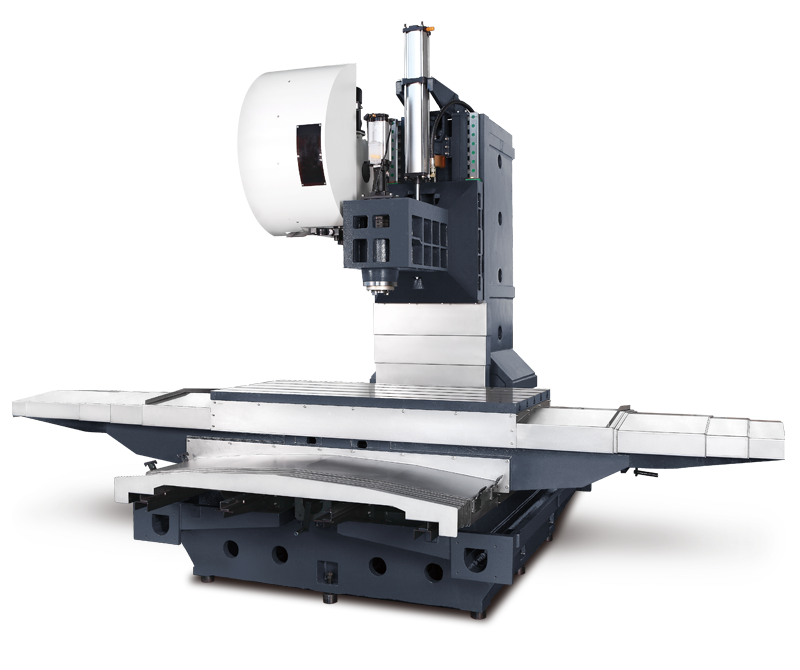

1. 最佳床身結構設計，能承受高G產生的慣量，堅若磐石、穩如泰山

2. 滾柱線軌使機床熱變位少定位精度高，動靜態剛性特佳

3. 短鼻主軸剛性特佳，提昇效率並降低刀具磨耗

4. Z軸頭部配重採用氣壓配重亦有引導桿裝置，運動快速確保最佳精度

5. 特殊三軸護罩保護螺桿線軌提高機床使用壽命

6. 機台採用螺旋排屑機，可將大量排屑排至機台左邊，使用者可方便簡單清理切削

高精度設計、效能強大、高效率的立式加工中心機

馬特刀庫

• 全系列機種皆採用台灣馬特刀庫。

• 刀套為鋁合金並經過T6熱處理，堅固耐用。

• 前置式氣壓缸之設計，保養或維修10分鐘可完成。

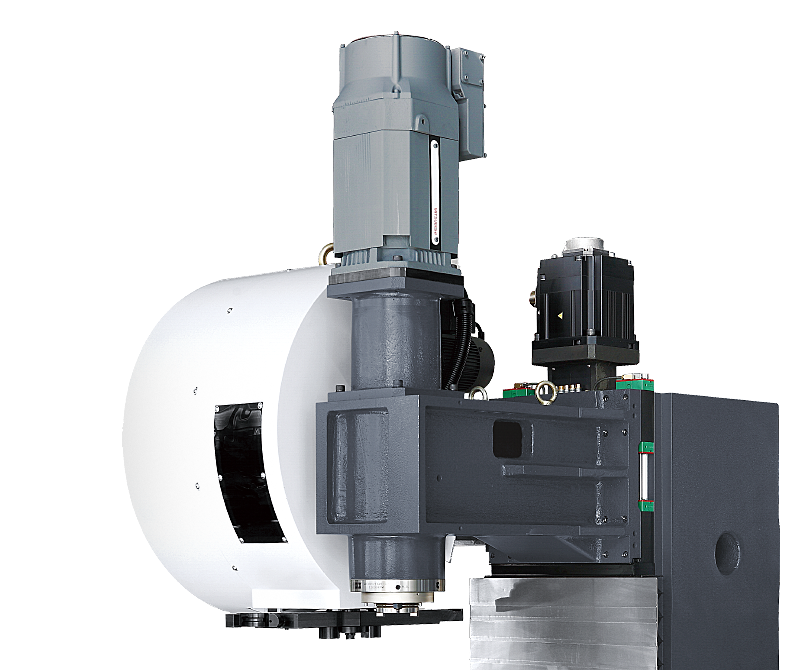

短鼻主軸設計

主軸短鼻端設計，將主軸馬達之傳輸效率發揮到極致，切削剛性特佳，提高加工精度，並延長主軸壽命。

靜音螺桿、線性滑軌

三軸採用靜音螺桿、線性滑軌，具有高剛性、低噪音、低磨擦、高靈敏度，可提升加工速度及精度。

Z軸無配重設計

Z軸採用無配重設計，搭配煞車伺服馬達，提升Z軸驅動性能，達到高速及最佳表面光潔度。

密閉式防護罩

密閉式防護罩，在高速移動順暢及低噪音，有效阻隔切屑液及切屑，使線軌與螺桿的保護及壽命達到最佳狀態。

加工中心機工作台

工作台尺寸圖 :

Direct Drive Spindle

主軸環狀

主軸環狀噴水具有4個噴嘴，分布在主軸四周，使刀具及工件獲得最佳冷卻的效果，提高加工品質。

Direct Drive Spindle

直結式主軸配置(選購配備)

直結式傳動，馬達及主軸直接連結，沒有皮帶或齒輪驅動造成的噪音、背隙問題之下可發揮全功率運轉。

頭部結構對稱式設計可減少溫差之熱變形。

主軸浮動打刀設計，避免軸承直接承受打刀力，延長軸承壽命。

Roller Type Linear Guideway

碰撞保護裝置

本機配有碰撞保護裝置，當機器發生異常或工作人員操作失誤時，可吸收和減少撞擊產生的振動，使撞擊的損害減到最低，確保原有的精度。

Roller Type Linear Guideway

高容量的切削液水箱

大容量之切削油槽300L，可迅速將切削熱量排出。

水箱設計採用門型式，並置放機台後側，減省空間。

機械規格 :

Model

LV-1685

控制器

三菱控制器 M70B / 發那科控制器 OiMD

行 程

X軸行程

1600 mm

Y軸行程

850 mm

Z軸行程

800 mm

主軸鼻端到工作台距離

150~950 mm

主 軸

主軸樣式

BT-40

主軸傳動方式

皮帶式

主軸轉速

8,000 rpm

主軸馬力

18.5 kw

進 給

X/Y/Z 軸快速進給

32 / 32 / 30 M/min

三軸滾珠螺桿 (mm)

X/Y : ø50 / P12 / C3    Z : ø50 / P10 / C3

三軸線性滑軌 (P級)

X : 滾柱45mm x 6滑塊, Y : 滾柱45mm x 8滑塊 , Z : 滾柱55mm x 6滑塊

三軸傳動方式

直驅式

切削進給速度

1~10,000 mm/min

工作台

工作台尺寸

1700 x 800 mm

T型槽(寬×槽數×間距)

22 x 5 x 160 mm

工作台最大負載(平均分布)

1500 kg

自動換刀系統

自動換刀形式

圓盤式/鏈條式

自動換刀數量

24 / 32 pcs

最大刀量

7 kgs

其 他

水箱容量

300 L

機器最大重量

10,450 kg

機械尺寸(長x寬x高)

4550 x 4000 x 4000 mm

氣壓需求

6 kg

電力需求

35 KVA

註: 本公司對產品規格、設計均不斷研究改進，上述規格若有變更，恕不另行通知。

標準配備:

  • 主軸 BT-40
  • 皮帶8,000 rpm
  • 圓盤式/鏈條式-24/32支刀
  • 主軸環狀沖屑裝置
  • Z軸氣壓配重
  • 自動潤滑系統
  • 乙太網路傳輸
  • LED工作燈
  • 剛性攻牙
  • M30自動斷電

    • 選購配備:

  • 直結BT-40: 10,000 / 12,000 rpm
  • 皮帶BT-50: 8,000 / 10,000 rpm
  • 圓盤式/鏈條式-24/32支刀
  • 可程式噴嘴調整
  • 主軸油冷卻器系統
  • 主軸中心出水(15bar / 20bar)

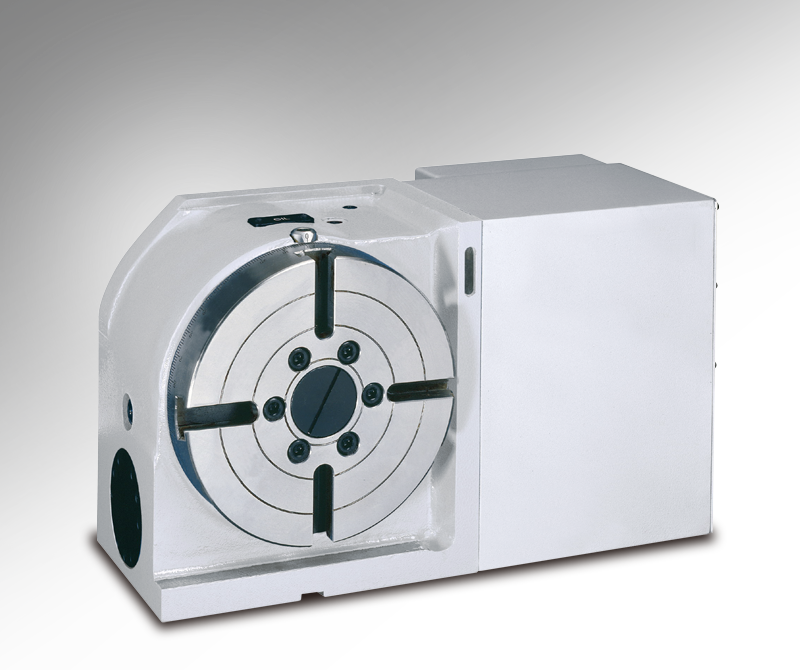

  • 第四軸分度盤及尾座
  • 刀具自動量測
  • 立柱加高
  • 螺旋式切屑輸送機
  • 鏈板式切屑輸送機
  • 油水分離機
  • 機台清洗水槍風槍

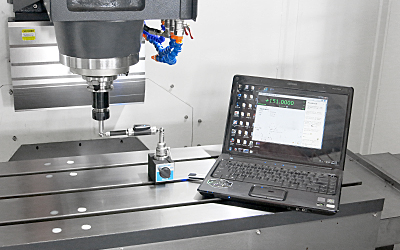

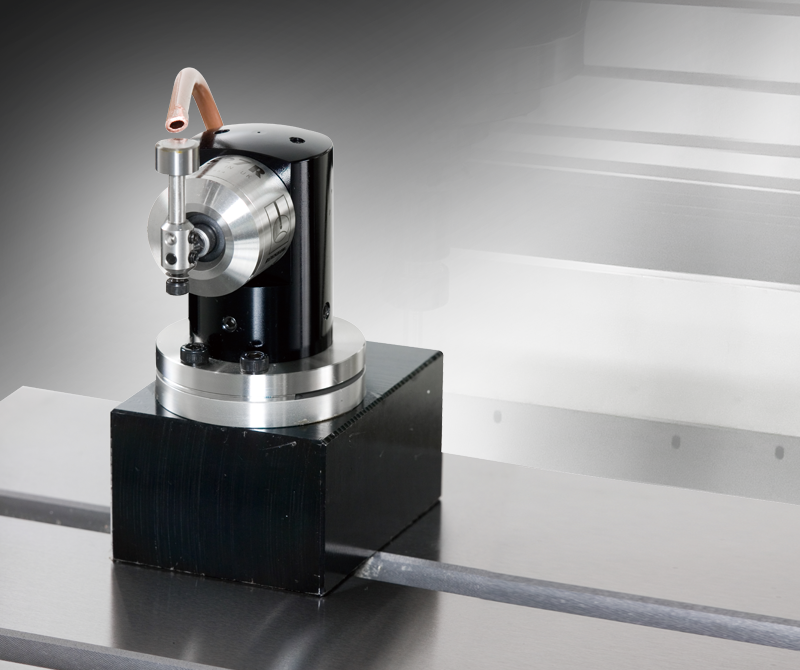

    • 動態真圓檢驗

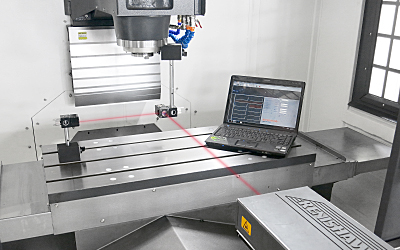

    雷射檢驗
